鑄鐵閘門安裝步驟技術手冊：廠家人員工作手冊

　　鑄鐵閘門安裝步驟技術手冊：鑄鐵閘門安裝步驟需要土建配合、鑄鐵閘門、啟閉機的吊裝、焊接、二次澆筑、電控系統安裝、最后調試、調整。

　　1、土建工程的配合

　　鑄鐵閘門安裝前的土建工程一期砼預留閘槽寬為不小于600mm，深度不小于250mm為宜，以保證二期砼的錨固厚度，預埋鋼筋(或錨固板)的埋設如下圖所示。

　　2、鑄鐵閘門的安裝

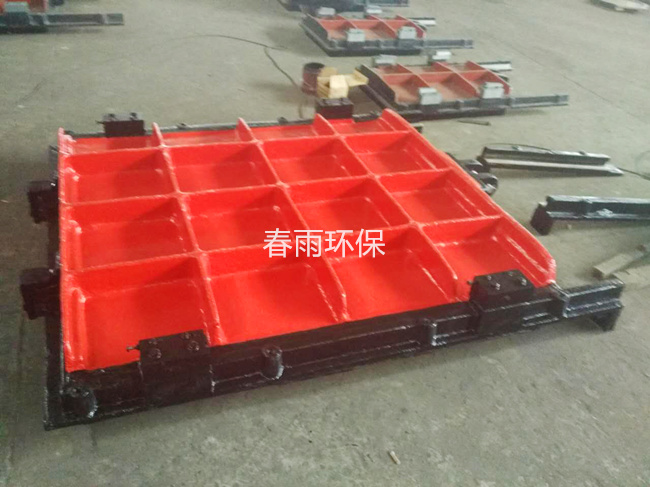

　　為了保證鑄鐵閘門的安裝質量，以達到滿意的止水效果，一般采用整體式安裝，即將閘板和閘框組裝在一起鎖定后進行一次性安裝。

　　2.1、吊裝

　　吊裝前要檢查閘板與閘框是否鎖定牢固，以保證在閘門吊裝過程中不致滑落，要輕吊輕放。吊裝就位后進行水平和豎直調整。

　　2.2、閘門框與閘槽內預埋鋼筋(或錨固板)的焊接

　　將拉結鋼筋與閘框上的螺栓孔擰牢后與閘槽內預埋的錨固鋼筋(或錨固板)焊接牢固，在焊接過程中要保證閘門的豎直度和水平度，安裝時要保證閘門底檻上平面與渠底上平面一致，門楣處要保證閘板頂部止水面與閘框門楣充分接觸，以保證止水效果。保證的措施:底檻和兩邊閘框的拉結鋼筋與一期砼內的預埋錨固筋(或錨固板)焊接完成后，在門楣處用螺栓頂住門楣框后部與一期砼門楣部砼面上，用螺母進行調整，待閘板止水面與閘框平面充分接觸后再焊接拉結和錨固鋼筋。

　　2.3、二期砼的澆筑

　　鑄鐵閘門二期砼的澆筑很重要，一定要將框體部分澆筑在砼里，才能保證閘門的正常使用。(二期砼的澆注見下圖)

　　應特別注意的是:在二期砼的澆筑過程中千萬不要讓砂漿注入到閘槽里去，這樣會將閘門和砂漿凝固在一起，使閘門無法正常啟閉，若強行啟閉將會把閘門拉壞而無法使用。所以，在二期砼初凝前一定要對流入閘槽內的水泥砂漿進行清理。以保證閘門在閘槽內上下運行自如。

　　2、啟閉機的安裝(速閉啟閉機)

　　2.1與土建工程的配合

　　土建工程的配合與啟閉機的安裝非常重要，它直接影響到啟閉機能否正常使用和啟閉機使用中的靈活性。故在施工啟閉機安裝部位的土建工程時，要根據啟閉機的設計要求和型號預留啟閉機的螺栓孔，

　　預留時，要使啟閉機的吊點中心與閘門的吊耳中心一致。因為啟閉機梁為雙向受力構件，故在啟閉機梁上預留螺栓孔要為通孔，以防在運行中閘門下壓時將啟閉機頂起來。

　　2.2啟閉機的安裝

　　m 2.3安裝高度較小(H?6)的啟閉機的安裝安

　　安裝高度在6m以下時，可直接將啟閉機就位，用鋼絲繩穿過絲母將絲桿從機體下垂直吊起，用手搖動啟閉機蝸桿將絲桿穿在啟閉機內，調整好吊點中心后與閘門吊耳連接。在絲桿穿過絲母的過程中，為保證安全，一定要用手動，嚴禁用電動，以防造成不安全事故。

　　m 2.4、安裝高度較大(H,6)的啟閉機的安裝安

　　當啟閉機的安裝高度大于6m時，由于啟閉機在閘門下壓過程中絲桿容易產生彎曲變形，影響啟閉的正常運行。為了不使絲桿產生彎曲，就得在一定的高度設置卡子梁，將卡座安裝在卡子梁上再將卡環焊接在卡座上，使絲桿穿過卡環運行。這樣就不會產生彎曲變形了。當一臺啟閉機絲桿穿過多道卡環時，多道卡環和啟閉機的吊點中心必須在一條軸線上。

　　2.5、啟閉機與啟閉機梁的連接

　　為了保證啟閉機的正常運行，在連接啟閉機底座和啟閉機梁時，一定要用通長底腳螺栓穿過預留孔將啟閉機座與啟閉機梁連接在一起。

　　當啟閉機梁上未預留螺栓孔或預留的不是通孔時，要根據啟閉機的大小選用合適的型鋼做成底座，將底座與啟閉機梁連接牢固，再將

　　啟閉機座連接在型鋼底座上即可。

　　3、啟閉機安裝質量的檢驗

　　當啟閉機安裝完成后，要對已安裝的啟閉機運行情況進行檢查驗收。安裝完成后的啟閉機要求運行平穩，無噪音、無卡阻現象，，螺栓無松動，且絲桿和接桿處在一條垂直線上。

　　4安裝質量的檢測

　　4.1閘門運行靈敏度的檢測

　　安裝完成的閘門在運行過程中要啟閉靈活、運行平穩、左右平衡，無卡阻現象。

　　4.2閘門速閉啟閉機的運行檢測

　　安裝完成的啟閉機在運行過程中要運行平穩、無雜音、無振動、無卡阻現象且各運動部件都有充分的潤滑。
